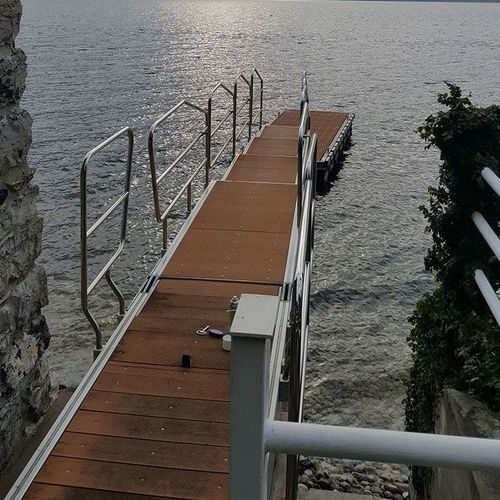

Passerella portuale Skywalk 850

per marinaper yachtper pontile

Descrizione
Skywalk 850 è una passerella di grandi dimensioni progettata come struttura portuale o di marina per collegare banchine, pontili galleggianti o per l'imbarco su grandi yacht. La parte fissa può essere modificata per l'installazione su yacht in modo da consentire il ricovero dell'unità in un garage dedicato.

Movimenti e dimensioni
Skywalk 850 è costituita da cinque settori: tre settori estraibili in estrazione, un settore contenente le parti estraibili che ruota +90° verso l'alto e -20° verso il basso, e un supporto fisso. Lunghezza massima a piena estensione: 850 cm. Larghezza massima: 90 cm. Larghezza minima in punta: 60 cm. Un sensore a ultrasuoni in punta previene le collisioni durante le manovre. Il posizionamento è monitorato da finecorsa e l'azionamento elettro-idraulico è gestito da un microprocessore elettronico programmabile; il software di controllo può essere adattato alle esigenze del progetto. Il movimento si controlla da un pannello con joystick e dal radiocomando fornito.

Struttura
La struttura portante combina una parte interna in acciaio accoppiata meccanicamente a una parte esterna in alluminio per bilanciare peso e resistenza e rispondere ai requisiti tecnici e di design. I fronti dei settori mobili sono in Acciaio Inox AISI 316 per la resistenza alla corrosione marina.

Piano di calpestio

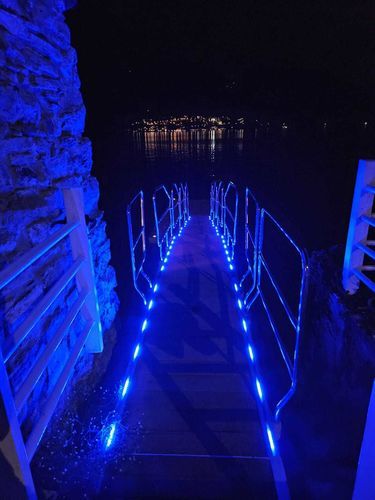

Il piano di calpestio è realizzato con doghe in materiale composito alveolare per garantire resistenza agli agenti atmosferici, peso contenuto e bassa manutenzione. Le doghe sono fissate su pianali in lega di alluminio trattato, rimovibili a sezioni per consentire l'accesso ai meccanismi interni per manutenzione o riparazione. Il camminamento è illuminato lateralmente da luci LED blu. Su entrambi i lati sono montati corrimani in acciaio inox con movimento di chiusura automatico; per applicazioni su yacht è prevista una soluzione alternativa con corrimani abbattibili (candelieri, aste e corrimano superiore) per ridurre l'ingombro di stivaggio.

Caratteristiche aggiuntive

• Sensore ad ultrasuoni anti-collisione in punta
• Sensori di finecorsa per controllo posizione
• Azionamento elettro-idraulico gestito da microprocessore elettronico programmabile
• Comando tramite pannello con joystick e radiocomando fornito
• Illuminazione laterale LED blu
• Pianali in lega di alluminio rimovibili a sezioni per accesso manutenzione

Specifiche tecniche

• Modello: Skywalk 850
• Lunghezza massima complessiva (piena estensione): 850 cm
• Larghezza massima: 90 cm
• Larghezza minima in punta: 60 cm
• Numero di settori: 5 (3 settori estraibili, 1 settore contenitore rotante +90° / -20°, 1 supporto fisso)
• Sensore in punta: sensore ad ultrasuoni anti-collisione
• Sensori: sensori di finecorsa
• Azionamento: azionamento elettro-idraulico controllato da microprocessore elettronico programmabile
• Comandi: pannello con joystick e radiocomando fornito
• Struttura interna: elemento interno in acciaio accoppiato meccanicamente a elemento esterno in alluminio
• Fronti dei settori mobili: Acciaio Inox AISI 316
• Piano di calpestio: doghe composite alveolari su pianali in lega di alluminio trattati (rimovibili a sezioni)
• Illuminazione: illuminazione LED blu su entrambi i lati
• Corrimani: corrimano in acciaio inox con chiusura automatica; alternativa abbattibile per yacht (candelieri, aste, corrimano superiore)
