Passerella per barca Jump 240

per yachttelescopicaidraulica

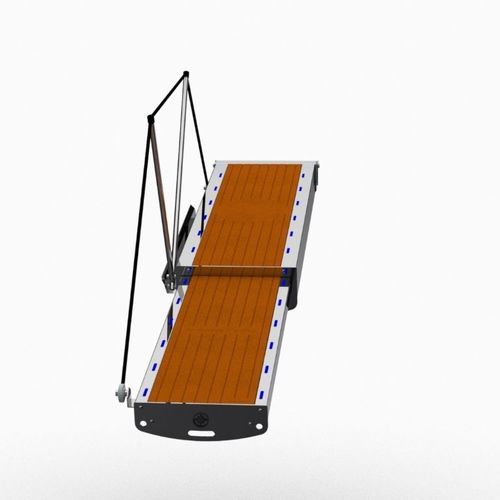

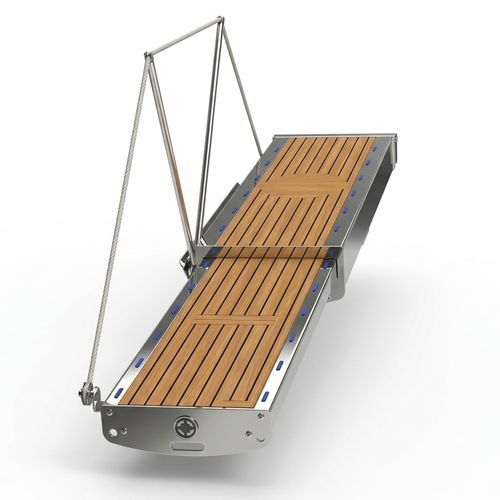

Panoramica Jump 240 è una passerella idraulica scorrevole a due settori progettata per imbarcazioni medio-piccole. È in grado di sostenere un tender completo di motore e include una funzione di avvicinamento al molo per facilitare l'imbarco e lo sbarco. Il corrimano opzionale a due bracci si apre e si chiude automaticamente con la superficie scorrevole e si ripone in un contenitore laterale dedicato.

Caratteristiche costruttive La struttura portante è realizzata in acciaio inox AISI 316. Le pedane sono in composito EASY TEAK (prodotte da Compass Marine) e possono essere personalizzate su richiesta. I punti meccanici critici sono assicurati con perni e viti in AISI 316 prodotti internamente. I fermi della corda del corrimano sono in alluminio per una facile sostituzione o ritensionamento. I pistoni e i raccordi sono interamente in acciaio inox AISI 316. La passerella è completamente smontabile tramite viti per semplificare la manutenzione; i ricambi sono forniti singolarmente.

Unità idraulica L'unità di potenza idraulica include un motore da 500 Watt con bobina di azionamento, una valvola di sicurezza con regolazione della pressione, un rubinetto di flusso olio per regolare la velocità di sollevamento e quattro elettrovalvole.

Unità di controllo elettrico L'unità di controllo elettrico è progettata per essere fissata in sentina ed è racchiusa in un quadro con protezione IP77. Contiene l'intera sezione di azionamento elettrico e il ricevitore radio a 4 canali fornito nel kit. Il cablaggio verso l'unità di controllo è pre collegato per semplificare le connessioni elettriche. Sono forniti di serie un trasmettitore radio e una tastiera di controllo con opzione joystick o pulsanti in acciaio inox.

Specifiche tecniche

• Modello: Jump 240
• Struttura: acciaio inox AISI 316
• Pedane: composito EASY TEAK (personalizzabile)
• Motore idraulico: 500 Watt
• Comandi idraulici: valvola di sicurezza, regolazione pressione, rubinetto di flusso, 4 elettrovalvole
• Unità di controllo elettrico: quadro IP77, include ricevitore radio 4 canali e connessioni pre-cablate
• Comando: trasmettitore radio e tastiera di controllo (joystick o pulsanti inox)
• Carico massimo garantito a piena estensione: 300 Kg
• Peso totale prodotto (inclusi pistoni): 90 Kg
• Corsa del tavolo scorrevole: 980 mm max
• Pistoni e fissaggi critici: acciaio inox AISI 316
• Corrimano: apertura/chiusura automatica a due bracci e stivaggio

Personalizzazione

• Misure di lunghezza e larghezza
• Presenza corrimano DX / SX / ENTRAMBI
• Finiture
• Materiale del ponte
• Illuminazione lungo il passaggio
• Scritte e disegni personalizzati su richiesta
