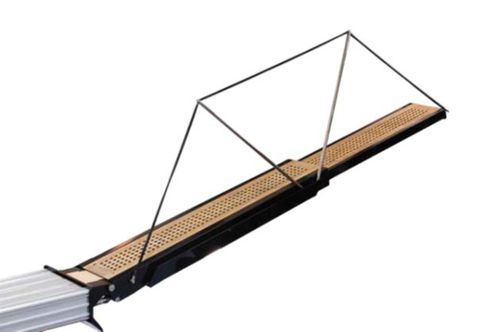

Passerella di yacht Swim 270

telescopicaa scomparsaidraulica

Panoramica
Swim 270 e Swim 350 sono passerelle retrattili progettate per l'installazione su yacht di media e grande dimensione. Questi modelli rappresentano l'approccio di Compass Marine alla progettazione su misura e alla produzione di sistemi di accesso marini.

Movimento e dimensioni
Le passerelle Swim sono composte da due sezioni telescopiche.

• Lunghezza totale (completamente estesa): 270 cm o 350 cm
• Larghezza massima: 50 cm
• Larghezza minima alla punta: 45 cm
• Corsa verticale: ±10°

Il sistema di movimento è elettroidraulico, gestito da un PLC programmabile. Comando standard tramite pannello fisso o radiocomando. Interruttori di fine corsa integrati assicurano operazioni e ricovero sicuri.

Struttura e materiali
La struttura portante è interamente in acciaio inox AISI 316; la superficie di calpestio è in doghe di teak, con materiali alternativi disponibili su richiesta. Tutti i componenti meccanici critici (spinotti, viti, pistoni) sono realizzati in AISI 316. La corrimano pieghevole si ritrae automaticamente durante il ricovero. Capacità di carico di progetto: fino a 150 kg a piena estensione.

Opzioni di personalizzazione
Le passerelle Swim possono essere personalizzate in base al progetto:

• Lunghezza e larghezza su misura
• Corrimano opzionale
• Scelta delle finiture
• Materiali alternativi per la superficie di calpestio
• Illuminazione LED integrata lungo la passerella
• Incisioni personalizzate, loghi o motivi decorativi

Specifiche tecniche

• Serie di modelli: serie Swim
• Lunghezze nominali disponibili: 270 cm, 350 cm (completamente estesa)
• Larghezza massima: 50 cm
• Larghezza minima alla punta: 45 cm
• Corsa verticale: ±10°
• Numero di sezioni telescopiche: 2
• Sistema di movimento: Elettroidraulico
• Unità di controllo: PLC programmabile, software personalizzabile
• Interfacce di controllo: Pannello fisso (standard) e radiocomando (standard)
• Sicurezza: Interruttori di fine corsa integrati
• Materiale della struttura portante: Acciaio inox AISI 316
• Superficie di calpestio: Doghe di teak (personalizzabile)
• Componenti meccanici critici (spinotti, viti, pistoni): AISI 316
• Corrimano pieghevole: Si ritrae automaticamente durante il ricovero
• Capacità di carico di progetto: Fino a 150 kg a piena estensione
• Personalizzazione: lunghezza/larghezza, opzioni corrimano, finiture, materiali di calpestio, illuminazione LED integrata, incisioni/loghi/motivi personalizzati
