Tubo passascafo in termoplastica SFTH1-0625-04

Panoramica del prodotto

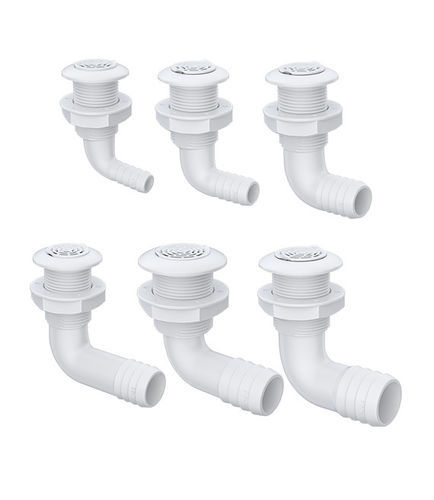

Passascafi 90° con filtro estraibile integrato, Serie 04, per scarico e drenaggio a bordo.

Dettagli principali

• Misure disponibili: 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Materiale: ASA
• Colore: Bianco

Caratteristiche e vantaggi

• Progetto del filtro ad alto flusso e bassa resistenza per ridurre le occlusioni
• Materiale ASA — termoplastico resistente agli agenti atmosferici e ai raggi UV, adatto ad ambienti marini
• Filtro estraibile per ispezione e manutenzione semplici
• Configurazione compatta a 90° per installazioni standard attraverso lo scafo

Disegni
Disegni di installazione e disegni dimensionali disponibili nella pagina prodotto (illustrazioni fornite).

Configurazioni standard

• SFTH1-0625-04 — 5/8" | A: 16 mm | B: 48 mm | C: 81.2 mm | D: 32.8 mm | E: 24.5 mm | F: 30.1 mm | G: 64 mm
• SFTH1-0750-04 — 3/4" | A: 19.4 mm | B: 48 mm | C: 81.2 mm | D: 32.8 mm | E: 24.5 mm | F: 30.1 mm | G: 64 mm
• SFTH-1000-04 — 1" | A: 25.8 mm | B: 48 mm | C: 84.7 mm | D: 32.8 mm | E: 24.5 mm | F: 30.1 mm | G: 64 mm
• SFTH1-1125-04 — 1-1/8" | A: 29 mm | B: 48 mm | C: 84.7 mm | D: 32.8 mm | E: 24.5 mm | F: 30.1 mm | G: 64 mm
• SFTH1-1250-04 — 1-1/4" | A: 32.2 mm | B: 60 mm | C: 86 mm | D: 41.6 mm | E: 32 mm | F: 37.1 mm | G: 96 mm
• SFTH1-1500-04 — 1-1/2" | A: 38.5 mm | B: 60 mm | C: 98 mm | D: 41.6 mm | E: 32 mm | F: 37.1 mm | G: 96 mm

Specifiche tecniche

• Misure: 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Materiale: ASA
• Colore: Bianco
• Filtro estraibile per manutenzione
• Applicazione: drenaggio attraverso lo scafo con crivello integrato
• Modelli standard: SFTH1-0625-04, SFTH1-0750-04, SFTH-1000-04, SFTH1-1125-04, SFTH1-1250-04, SFTH1-1500-04
