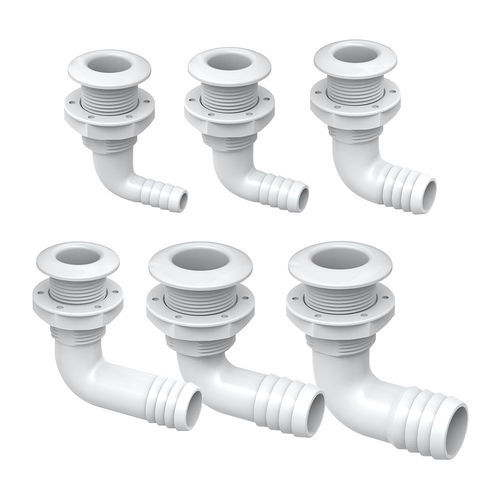

Tubo passascafo in poliammide rinforzato con fibra di vetro SFTH1-0625-02

in PPin nylonin plastica rinforzata con fibre

Panoramica del prodotto
Realizzato in polipropilene caricato con fibra di vetro (PP+GF) o nylon caricato con fibra di vetro (Nylon+GF), questo passascafi a 90° (modello 02) offre un passaggio compatto per instradare i tubi in aree ristrette. Il design semplice e robusto consente un'installazione rapida su imbarcazioni, yacht e navi quando i tubi devono curvare bruscamente o attraversare angoli stretti.

Caratteristiche e vantaggi

• Materiali resistenti alla corrosione adatti a ambienti marini
• Geometria compatta a 90° per facilitare l'instradamento dei tubi in angoli e spazi ristretti
• Costruzione semplice per un'installazione rapida e una tenuta sicura

Misure e materiali disponibili

• Misure: 5/8"; 3/4"; 1"; 1-1/8"; 1-1/4"; 1-1/2"
• Materiali: PP+GF (polipropilene caricato con fibra di vetro), Nylon+GF (nylon caricato con fibra di vetro)
• Colori: Bianco, Nero

Configurazioni standard (tabella)
Modello | Misura (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Colore
SFTH1-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | White
SFTH2-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH1-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH2-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | Black
SFTH1-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | White
SFTH2-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Immagini / diagrammi aggiuntivi
Galleria prodotto e disegni tecnici disponibili nella pagina per visualizzare le viste del prodotto e i dettagli di installazione.

Specifiche tecniche

• Nome prodotto: Passascafi 90° 02 (plastica)
• Varianti modello: SFTH1-0625-02, SFTH2-0625-02, SFTH1-0750-02, SFTH2-0750-02, SFTH1-1000-02, SFTH2-1000-02, SFTH1-1125-02, SFTH2-1125-02, SFTH1-1250-02, SFTH2-1250-02, SFTH1-1500-02, SFTH2-1500-02
• Misure disponibili (inch): 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Materiali: PP+GF (polipropilene caricato con fibra di vetro) e Nylon+GF (nylon caricato con fibra di vetro)
• Colori: Bianco e Nero
• Dimensioni chiave per modello: vedere la tabella Configurazioni standard sopra (A, B, C, D, E, F, d1 in mm)
• Applicazioni tipiche: navi, yacht, imbarcazioni; adatto per angoli e instradamento tubi in spazi ristretti
• Progettazione: passascafi 90° con costruzione semplice per un'installazione rapida
