Tubo passascafo in acciaio inox 316 SFTH3-0625-02

in nylonin composito armato di fibra di vetro

Nome del prodotto
Passascafi 90° serie SFTH3 (coperchio in acciaio inox 316)

Panoramica
Progettata per instradare tubazioni a 90° attraverso lo scafo o le superfici superiori, la serie SFTH3 fornisce una soluzione compatta per angoli e spazi ristretti su imbarcazioni e yacht. Corpo in nylon rinforzato con fibra di vetro e coperchio in acciaio inox 316 per resistenza alla corrosione marina. Progettazione che facilita installazione e accesso per manutenzione.

Dettagli prodotto

• Taglie disponibili: 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Materiale: Nylon + fibra di vetro (coperchio in acciaio inox 316)
• Colore: nero (alcuni modelli disponibili in bianco)

Caratteristiche principali

• Coperchio in acciaio inox 316 adatto all'ambiente marino
• Corpo in nylon rinforzato per resistenza meccanica
• Passaggio a 90° compatto per installazioni in spazi ridotti
• Componenti resistenti alla corrosione

Configurazioni standard (dimensioni)
Model | Size (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Color
SFTH3-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH3-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH3-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH3-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Immagini

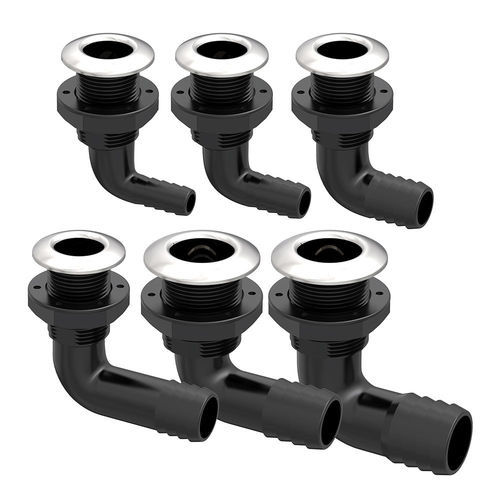

Viste multiple che mostrano la finitura con cappuccio in acciaio inox e la geometria del passaggio interno.

Specifiche tecniche

• Nome commerciale: Passascafi 90°
• Materiali: Nylon rinforzato con fibra di vetro; coperchio in acciaio inox 316
• Taglie disponibili (inch): 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Codici modello e dimensioni chiave: SFTH3-0625-02 (5/8", A=16mm, B=48mm, C=73mm, D=32.8mm, E=52mm, F=64mm, d1=24.5mm), SFTH3-0750-02 (3/4", A=19.4mm...), SFTH3-1000-02 (1", A=25.8mm...), SFTH3-1125-02 (1-1/8", A=29mm...), SFTH3-1250-02 (1-1/4", A=32.2mm...), SFTH3-1500-02 (1-1/2", A=38.5mm...)
