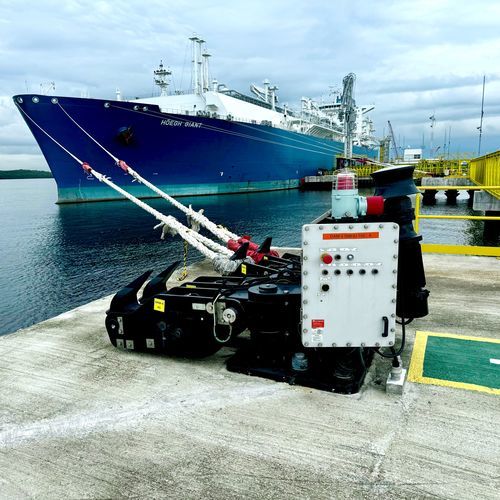

Gancio di ormeggio

per naveportualea sgancio rapido

Panoramica
Straatman progetta e realizza ganci di ormeggio a sgancio rapido per porti, terminal e impianti offshore. Questi sistemi consentono il rilascio sicuro e controllato sotto carico e supportano operazioni di ormeggio efficienti in ambienti marini esigenti. I ganci possono essere configurati con sgancio manuale, elettrico o elettro‑idraulico, monitoraggio del carico e comando remoto.

Configurazioni e meccanismi di sgancio

• Sgancio manuale
• Sgancio elettrico
• Sgancio elettro‑idraulico
• Sgancio locale o remoto da pannello di controllo
• Unità a gancio singolo, doppio, triplo o quadruplo

Caratteristiche del prodotto (esempi di opzioni)

• Argano verticale integrato — consente di recuperare la cima in modo sicuro ed efficiente.
• Sgancio remoto — meccanismi elettrici o elettro‑idraulici disponibili.
• Sistema di monitoraggio del carico di ormeggio — celle di carico integrate con possibilità di calibrazione inhook; visualizzazione locale o tramite software MoorControl.
• Autoportante — movimenti limitati per evitare il contatto con la struttura; parti in acciaio forgiato e bilanciate.
• Rope keepers — impediscono lo scivolamento della cima fuori dal gancio in situazioni specifiche.
• Versioni a prova di esplosione — componenti conformi a ATEX, IECEx e Class 1 Division 2 per zone pericolose.
• Leva di sgancio manuale — azionabile a mano con uno sforzo di circa ±20 kg a pieno carico.
• Piastra di base — acciaio di alta qualità; piastre su misura disponibili per adattarsi ai fori esistenti.

Caratteristiche principali

• Monitoraggio del carico di ormeggio con celle integrate; dati visualizzabili localmente o da remoto.
• Comando remoto per consentire il rilascio da una posizione sicura e ridurre l’esposizione del personale.
• Opzioni aggiuntive: rope keepers, argani verticali integrati, fondazioni su misura, componenti a prova di esplosione.
• Progettazione, produzione e collaudi interni per controllare qualità, tolleranze e prestazioni.

Cosa viene fornito

• Sistema di ganci completamente assemblato e testato.
• Pannelli di controllo e componenti elettrici (se applicabile).
• Manuali utente e documentazione tecnica.
• Certificati di prova e registri di qualità.

Sicurezza, prove e conformità

• Tutti i ganci sono testati su banchi di prova interni calibrati; ogni fornitura include certificati di prova standard.
• Tracciabilità del materiale dalla fornitura alla produzione finale; componenti identificati e forniti con certificati dei materiali.
• Soluzioni per aree pericolose: componenti elettrici e di controllo certificati disponibili (es. ATEX, IECEx).
• Progettazione e prove allineate, ove applicabile, alle OCIMF Mooring Equipment Guidelines (MEG4); conformità finale dipende dall’assetto d’ormeggio e dai requisiti di progetto.

Specifiche tecniche

• Denominazione: Straatman Quick Release Mooring Hook
• Marca: Straatman Mooring Systems
• Materiali tipici: componenti in acciaio forgiato
• Origine produzione: progettato, costruito e testato nei Paesi Bassi
• Esempi di portata utile: 100, 150 o 200 tonnellate metriche (classificazione finale secondo progetto)
• Meccanismi di sgancio: manuale, elettrico, elettro‑idraulico; opzioni locali e remote
• Monitoraggio carico: celle integrate con calibrazione inhook e monitoraggio remoto
• Sforzo di sgancio manuale: circa ±20 kg a pieno carico
• Trattamento superficiale: conforme a ISO 12944 categoria C5M; finitura standard RAL 9005; rivestimenti alternativi disponibili
• Opzioni explosion-proof: componenti conformi ATEX / IECEx / Class 1 Division 2 disponibili
• Progettazione: disposizione autoportante, parti bilanciate, movimento limitato per evitare contatto con la struttura
• Fondazioni: piastre di base in acciaio di alta qualità; piastre su misura per adattarsi ai modelli di bullonatura
• Prove e documentazione: test di carico certificati, END sulle saldature, certificati materiali e registri di tracciabilità inclusi
