Sistema di ormeggio assistito per nave BAS

per terminale portuario

Panoramica
Il Sistema di assistenza all'ormeggio (BAS) Straatman è una soluzione a terra che combina misura della distanza laser e display LED per supportare ormeggi sicuri e controllati su banchine e terminal. Fornisce dati visivi e numerici chiari in tempo reale per ridurre l'incertezza nella fase finale dell'ormeggio.

Cosa fa il sistema
Il BAS monitora continuamente l'avvicinamento dell'imbarcazione mediante sensori laser e presenta informazioni elaborate in tempo reale su grandi display LED sulla banchina e sugli schermi della sala di controllo. Consente interventi immediati dell'operatore al variare delle condizioni di avvicinamento.

Come funziona
I sensori laser effettuano misurazioni continue della distanza tra lo scafo e la banchina. I dati vengono elaborati in tempo reale e visualizzati su display LED e cruscotti PC/PLC. Il sistema supporta il montaggio su guide e può essere integrato con l'ambiente di controllo del terminal.

Supporto operativo e funzionalità opzionali

• Comunicazione wireless verso tablet per accesso remoto dell'operatore
• Sistemi di pager/avvisi locali per notifiche sulla banchina
• Integrazione con PLC/SCADA e sistemi di controllo del terminal
• Soglie di allarme personalizzabili e registrazione eventi operativi

Parametri chiave di misura

• Distanza tra imbarcazione e banchina (prua e poppa)
• Velocità di avvicinamento
• Posizione prua/poppa
• Angolo di avvicinamento dell'imbarcazione

Caratteristiche dei sensori laser

• Sensori laser ad alta precisione, senza manutenzione (Classe 1)
• Campo di misura: 0–300 metri
• Precisione di misura: ±2 cm
• Opzioni di montaggio su guide per allineamento flessibile
• Progettazione robusta per funzionamento continuo in ambiente marino
• Opzioni per installazione in aree pericolose (Zone 1 e 2)

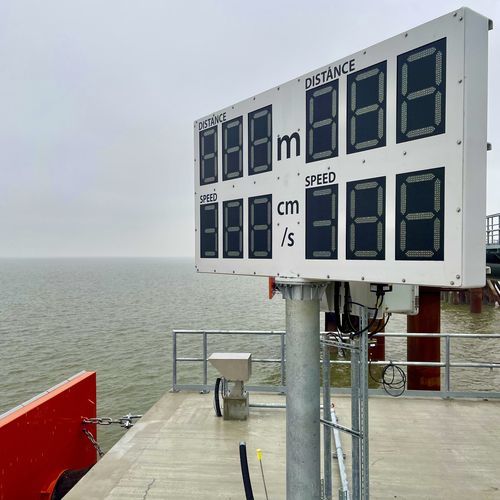

Configurazione del sistema e opzioni display

• Grandi display LED visibili fino a 300 metri (di giorno)
• Sistemi di visualizzazione controllati da PC o PLC e cruscotti operatore
• Esempio dimensioni display: 2500 × 1200 × 200 mm
• Tecnologia LED per alta visibilità in luce diurna
• Configurazioni economiche per aree classificate/pericolose

Progettato per operazioni su terminal e banchine

• Terminal petroliferi e del gas
• Terminal chimici e di carico liquido
• Terminal GNL
• Terminal container
• Banchine offshore e carico generale

Caratteristiche tecniche / specifiche

• Nome prodotto / serie: Berthing Aid System (BAS) — Straatman
• Tecnologia di misura: misura continua della distanza laser
• Campo laser: 0–300 m
• Precisione laser: ±2 cm
• Classe laser: Classe 1 (senza manutenzione)
• Montaggio: opzioni su guide disponibili
• Ambiente: adatto a tutte le condizioni climatiche; opzioni per Zone 1 e 2
• Display LED: visibilità diurna fino a ~300 m; dimensioni tipiche 2500×1200×200 mm
• Controllo display: PC / PLC
• Integrazioni: comunicazione wireless (tablet), sistemi di pager, integrazione con sistemi di controllo del terminal
• Parametri visualizzati: distanza (prua/popa), velocità di avvicinamento, angolo, e opzionalmente vento/corrente/onde
