Sistema di collegamento protetto nave/banchina (GNL) SSL

Panoramica
Lo Straatman SafeCom Ship-to-Shore Link (SSL) è una soluzione di comunicazione e arresto di emergenza safety-critical per operazioni di trasferimento di GNL, petrolio e sostanze chimiche. Consente l'arresto di emergenza simultaneo (ESD) dei sistemi nave e terra attivato dal SIS di una qualsiasi delle due parti, fornendo un'interfaccia standardizzata, tracciabile e controllata per le operazioni di trasferimento.

Vantaggi principali

• Operatività semplice: HMI intuitiva e interfaccia unificata per la sala di controllo
• Conformità alle normative: progettato per rispettare ISO 28460, ISO 20519, SIGTTO, OCIMF e SGMF
• Alta disponibilità: moduli ridondanti e sistemi di backup per operazioni continue
• Design modulare: configurabile secondo i requisiti del progetto e i tipi di collegamento industriali

Opzioni prodotto
Configurazioni disponibili per terminal GNL, installazioni conformi OCIMF, pacchetti retrofit/upgrade e kit di ricambi. Straatman fornisce diverse dimensioni di armadi e offre servizi di standby/availability per progetti che richiedono elevata continuità di servizio.

Cosa aspettarsi dal SafeCom SSL

• Controllo centralizzato e supervisione chiara: interfaccia operatore unica per tutte le funzioni critiche nave-terra
• Azioni sicure e tracciabili: esecuzione controllata e registrazione di rilasci e arresti
• Affidabilità industriale: architettura basata su PLC e SCADA adatta ad ambienti marini e terminali gravosi
• Integrazione semplice: interfacce per controllo terminale, monitoraggio carico di ormeggio e sistemi di supervisione
• Manutenibilità a lungo termine: hardware e software standardizzati per supporto globale e disponibilità ricambi

Compatibilità SSL
Il SafeCom SSL è costruito secondo gli standard del settore e supporta i seguenti tipi di collegamento:

• Collegamento in fibra Furukawa a 6 pin
• Collegamento elettrico Pyle a 37 pin
• Messa a terra Pyle a 4 pin
• Collegamento elettrico Miyaki a 6 pin
• Collegamento elettrico SIGTTO a 5 pin (modalità fornitore e ricevitore)
• Collegamento ADN a 2 pin
• Collegamento pneumatico
• Collegamento ITT Cannon

Configurazione di progetto

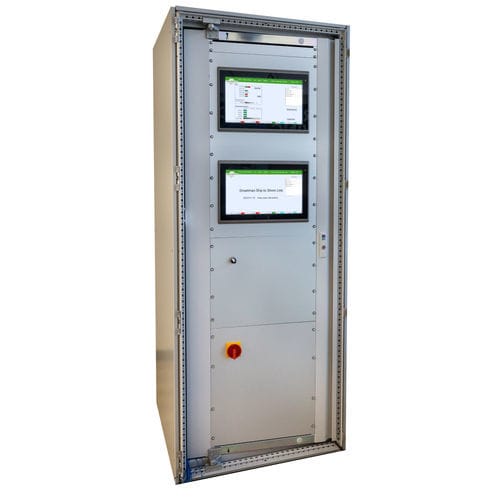

I quadri tipici Straatman SSL integrano due sistemi indipendenti in un unico involucro (nave e terra) con ridondanza e moduli HMI separati. Elementi inclusi principali:

• Modulo HMI dedicato lato nave
• Modulo HMI dedicato lato terra
• Sistemi di backup e ridondanti per entrambi i moduli

Componenti aggiuntivi disponibili
Componenti opzionali forniti in base alle esigenze di progetto:

• Scatole di connessione
• Avvolgitori portatili
• Avvolgitori fissi per stoccaggio
• Attrezzature di prova e messa in servizio
• PABX e telefoni hotline

Perché scegliere SafeCom

• Ridondanza integrata per doppia sicurezza e alta disponibilità
• Tecnologia collaudata per prestazioni ESD affidabili
• HMI progettata per l'utente per operazioni semplici in eventi critici
• Supporto globale, registrazione dati e opzioni di manutenzione
• Ampia compatibilità conforme agli standard marittimi e di terminal internazionali

Specifiche tecniche

• Progettato per operazioni di trasferimento GNL, petrolio e prodotti chimici con funzionalità ESD critiche
• Conformità: ISO 28460, ISO 20519, SIGTTO, OCIMF e SGMF
• Tipi di collegamento supportati: Furukawa 6 pin (fibra), Pyle 37 pin (elettrico), Pyle 4 pin (messa a terra), Miyaki 6 pin (elettrico), SIGTTO 5 pin (fornitore/ricevitore), ADN 2 pin, pneumatico, ITT Cannon
• Il quadro integra due sistemi SSL indipendenti (nave e terra) con ridondanza
• Architettura industriale basata su PLC e SCADA
• Integrazione opzionale con Mooring Load Monitoring e sistemi terminali
• Modulare e personalizzabile: scatole di connessione, avvolgitori, attrezzature di test, PABX/telefoni hotline disponibili
