Giunto per accoppiamenti elastici

per navesu misuracon guarnizione

Panoramica del prodotto

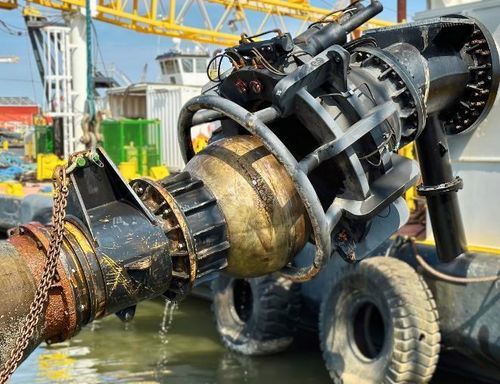

Il giunto sferico a sgancio rapido Straatman consente la disconnessione sicura, rapida e controllata delle tubazioni per dragaggio. È progettato per operazioni offshore e costiere dove è necessaria una separazione rapida sotto carico o pressione per proteggere il personale e le attrezzature.

Progettato per le operazioni di dragaggio
Sviluppato specificamente per sistemi di dragaggio, il giunto a sgancio rapido (pinch ball joint) fornisce un accoppiamento affidabile che può essere rilasciato rapidamente senza compromettere l'integrità della tubazione o le operazioni della nave.

Applicazioni tipiche

• Tubazioni di dragaggio in pressione
• Situazioni di disconnessione rapida o di emergenza

Uso e funzionamento
La parte femmina è montata sul dragamine o sul pontone e la parte maschio sulla tubazione galleggiante o sul tubo flessibile. Il rilascio avviene tramite un anello di ritenuta che accoppia le parti maschio e femmina. Per le taglie maggiori è possibile l'azionamento idraulico per garantire una separazione controllata; per le taglie minori è prevista la manovra manuale.

Costruzione
L'insieme è composto da tre componenti principali: parte femmina, parte maschio e un anello di ritenuta in due pezzi articolato integrato nella parte femmina. Questo design garantisce un accoppiamento sicuro consentendo al contempo un rapido sgancio quando necessario.

Specifiche tecniche

• Diametri interni tubazione: Ø 300 – Ø 1.100 mm
• Angolo massimo di rotazione (parte maschio): 20° (standard)
• Pressione massima di esercizio: 6 – 45 Bar

Caratteristiche principali

• Disconnessione rapida e controllata: Permette la separazione sicura delle tubazioni in condizioni gravose
• Sicurezza operativa: Riduce i rischi per l'equipaggio e le attrezzature durante le operazioni di distacco
• Affidabilità comprovata: Adatto ad impieghi ripetuti in dragaggio intensivo

Opzioni disponibili

• Azionamento idraulico per disconnessione controllata e remota
• Pressioni d'esercizio maggiori per applicazioni specifiche
• Angoli di rotazione deviati per compensare disallineamenti e movimento della nave
• Rivestimenti intercambiabili per rapida sostituzione e riduzione dei tempi di manutenzione
• Anello di cattura o coni su misura per migliorare la guida durante connessioni/disconnessioni
