Gancio per rimorchiatore GS

per portoa sgancio rapidoper rimorchio

Panoramica

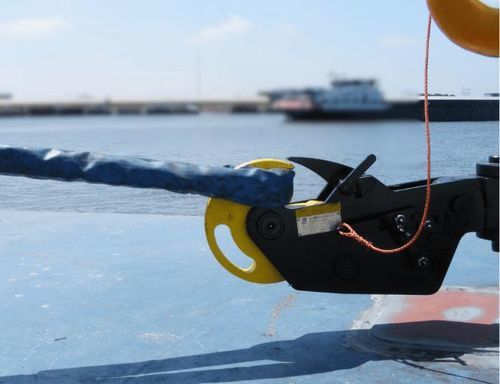

Il gancio di traino a sgancio rapido Straatman (tipo disco) è un dispositivo da ponte progettato per traini sicuri su imbarcazioni da lavoro, navi di rifornimento, unità portuali e rimorchiatori. Trattiene la cima di traino e consente un rilascio controllato e immediato mentre la cima è sotto tensione, riducendo i rischi di movimentazione sul ponte e migliorando i tempi di reazione in emergenza.

Cos'è un gancio di traino a sgancio rapido?
Un gancio a sgancio rapido fissa la cima di traino sul ponte e permette un rilascio rapido e controllato anche sotto piena tensione fino alla capacità nominale del gancio. La funzione migliora la sicurezza dell'equipaggio e il controllo operativo durante le manovre di traino e nelle situazioni di emergenza.

Capacità di rilascio sotto carico
I ganci Straatman sono progettati per rilasciare la cima di traino sotto tensione fino al Carico di Lavoro Sicuro (SWL/CMU) certificato, garantendo un funzionamento prevedibile e una dissipazione controllata dell'energia al rilascio.

Ganci a sgancio rapido tipo GSH
La serie GSH di Straatman è un gancio disco manuale azionato a leva o corda. La forza operativa rimane al di sotto di 33 lb (≈15 kgf) anche a pieno SWL. Un meccanismo di rilascio in due fasi riduce aperture accidentali. Il disco contrappesato limita l'impatto energetico e consente un rapido ripristino manuale controllato dopo il rilascio.

Gancio a sgancio rapido tipo GMH
La serie GMH combina funzionalità di ormeggio e traino. Di serie è fornito un fermacima (rope keeper) per assicurare le operazioni di traino e facilitare il passaggio tra ormeggio e traino mantenendo controllo e sicurezza.

Configurazioni e opzioni

• Ammortizzatore a molla
• Geometrie del gancio personalizzate
• Rilascio idraulico o pneumatico locale
• Rilascio telecomandato
• Sistemi di monitoraggio carico
• Fondazioni, staffe o bitte per integrazione su ponte

Collaudi e verifiche
Ogni gancio Straatman viene collaudato su una macchina di prova idraulica calibrata con capacità fino a 3.500 kN. I ganci tipo disco sono sottoposti a prove di carico fino al 200% dello SWL; il GSH-100 è testato al 150% SWL secondo i criteri di progetto. La funzione di rilascio è verificata a SWL e, su richiesta, può essere organizzata la presenza di un ente di classificazione.

Progettazioni speciali e soluzioni su progetto
Straatman fornisce soluzioni adattate al progetto, incluse fondazioni integrate per saldatura diretta sul ponte e ammortizzatori idraulici sviluppati con partner per migliorare il controllo dei carichi e semplificare l'installazione in applicazioni gravose.

Cosa aspettarsi da Straatman

• Oltre 50 anni di esperienza specialistica
• Prodotti ingegnerizzati nei Paesi Bassi
• Concetti comprovati di rilascio sotto carico
• Assistenza a lungo termine e ricambi

Specifiche tecniche

• Gamma Safe Working Load (SWL) (GSH): 15 a 100 tonnellate
• Forza operativa per rilascio: inferiore a 33 lb (≈15 kgf) a pieno SWL
• Capacità di rilascio: rilascio controllato sotto tensione massima fino alla capacità nominale
• Prova a carico: ganci tipo disco testati fino al 200% SWL (GSH-100 testato al 150% SWL secondo progetto)
• Capacità dell'impianto di prova: banco idraulico calibrato fino a 3.500 kN
• Meccanismo di rilascio: rilascio integrato in due fasi per ridurre aperture accidentali
• Caratteristiche di progetto: disco contrappesato per limitare l'impatto energetico e rapido ripristino manuale
• Specifico GMH: fermacima standard per operazioni combinate di ormeggio e traino
• Modalità d'uso: leva o corda manuale; opzioni idrauliche, pneumatiche o telecomandate
