Sistema di ormeggio assistito per terminale portuario (BAS)

per nave

Panoramica
Il Sistema di Assistenza all'Ormeggio Straatman BAS è una soluzione a terra che fornisce in tempo reale distanza, posizione e velocità per supportare l'ormeggio sicuro delle navi su moli e terminal. Ogni sistema viene configurato in base alla disposizione del terminal e alle procedure operative.

Funzionamento

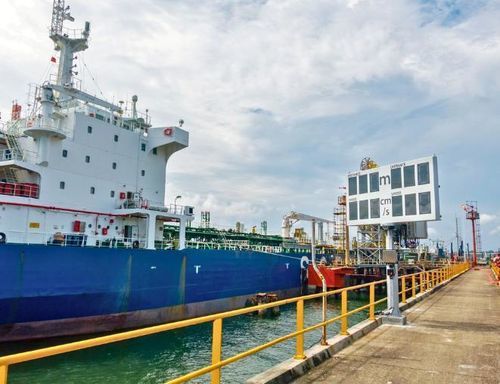

I sensori laser misurano continuamente la distanza tra lo scafo della nave e il molo. Le misure sono elaborate in tempo reale e visualizzate agli operatori sul molo e nella sala controllo. I dati possono essere mostrati su grandi display LED installati sul molo e sulle postazioni operatore. Straatman coordina la fornitura dei display LED tramite una società affiliata per garantire visibilità in tutte le condizioni.

Supporto operativo e integrazione
Il BAS si integra con i sistemi del terminal per supportare le operazioni quotidiane di ormeggio. Le opzioni comprendono collegamenti wireless per tablet, sistemi pager e integrazione con display controllati da PC o PLC. I componenti sono combinati in una soluzione integrata adattabile a diversi layout e condizioni ambientali.

Parametri di misura principali

• Distanza tra nave e molo
• Velocità di avvicinamento
• Posizione di prua e poppa
• Angolo della nave durante l'avvicinamento

Caratteristiche dei sensori laser
I sensori laser Straatman sono progettati per funzionamento continuo in ambienti marini gravosi e per un'installazione flessibile. Caratteristiche principali:

• Misurazione laser ad alta precisione, senza manutenzione
• Intervallo di misura: 0 a 300 metri
• Precisione: ± 2 cm
• Opzioni di montaggio su rotaia per installazione flessibile
• Varianti adatte ad aree pericolose Zona 1 e Zona 2
• Funzionamento affidabile in tutte le condizioni meteorologiche

Configurazione del sistema e opzioni di visualizzazione
Le opzioni disponibili consentono la personalizzazione in base al sito:

• Grandi display LED visibili fino a 300 metri (diurno)
• Sistemi di visualizzazione controllati da PC o PLC
• Unità display compatte (2500 × 1200 × 200 mm)
• Tecnologia LED per alta visibilità
• Soluzioni economiche per aree pericolose

Progettato per terminal e moli
Il BAS è progettato per diversi tipi di terminal, tra cui:

• Terminal petroliferi e del gas
• Terminal chimici e per liquidi sfusi
• Terminal GNL
• Terminal container
• Moli per merci generali e offshore

Vantaggi
Il sistema riduce l'incertezza nella fase finale di ormeggio, consentendo decisioni tempestive, diminuendo i rischi e aiutando a prevenire danni a navi, strutture di banchina e paracolpi. Supporta ormeggi sicuri in condizioni di visibilità ridotta, traffico intenso o meteo avverso.

Specifiche tecniche

• Tecnologia di misura: sensori laser a funzionamento continuo
• Intervallo di misura: 0 a 300 m
• Precisione di misura: ± 2 cm
• Visibilità display: pannelli LED visibili fino a 300 m (diurno)
• Controllo display: sistemi di visualizzazione controllati da PC o PLC
• Dimensioni display compatto: 2500 × 1200 × 200 mm
• Montaggio: opzioni di montaggio su rotaia per sensori
• Idoneità ambientale: funzionamento affidabile in tutte le condizioni meteorologiche
• Idoneità per aree pericolose: opzioni per Zona 1 e Zona 2
• Integrazioni opzionali: comunicazione wireless per tablet, sistemi pager, integrazione con l'ambiente di controllo del terminal
