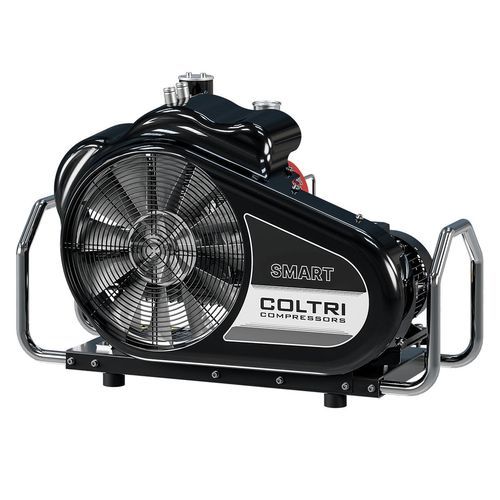

Compressore da immersione Smart

per aria respirabilea pistonesommerso

Panoramica
Il compressore Coltri Smart (Linea Efficient) è un'unità ad alta pressione con telaio silenziato e design compatto, progettata per la produzione di aria respirabile. Progettato per affidabilità, facilità di manutenzione e integrazione modulare di accessori, unisce un gruppo pompante a 3 stadi al sistema di purificazione Maxifilter per rispettare gli standard di aria respirabile (es. DIN EN 12021) con cartucce originali.

Gruppo pompante principale - gruppo ad alta pressione a 3 stadi

• Monoblocco in alluminio
• Lubrificazione a nebulizzazione con codolo immerso nell'olio
• Filtro di aspirazione: 10 µm
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatore condensati intermedio dopo il secondo stadio
• Separatori di condensato finali ad alta pressione
• Valvole di sicurezza dopo ogni stadio
• Cilindri in alluminio pressofuso con rivestimento Nicasil per elevata dispersione termica
• Bielle in alluminio forgiato
• Albero motore in acciaio forgiato
• Valvole 2° e 3° stadio in acciaio inox
• Cuscinetti a rulli heavy-duty
• Terzo stadio in acciaio temprato con 5 segmenti speciali in ghisa
• Secondo e terzo stadio con pattini di spinta per eliminare le forze laterali sui pistoni
• Sistema di filtrazione: Maxifilter

Motore
Disponibile in versione monofase o trifase con potenze 3–5,5 kW. Il motore trasmette il moto al gruppo pompante tramite cinghia. La scelta si adatta alle necessità di alimentazione e di esercizio del sito.

Sistema di purificazione - Maxifilter
Il Maxifilter combina setaccio molecolare e carbone attivo per rimuovere umidità, vapori d'olio e contaminanti. Installato dopo i separatori del 2° e 3° stadio e prima della valvola di mantenimento pressione, costituisce una barriera fondamentale contro l'umidità. Capacità filtrante: 890 m³ (aria in ingresso a 20°C e 200 bar) con cartucce originali.

Telaio
Telaio cabinato silenziato in acciaio con verniciatura a polvere antigraffio (Nero RAL 9005). Design compatto con maniglie per trasporto e accesso manutenzione. Punti di fissaggio modulari per optional come C-monitor o pannelli di ricarica remota.

I dettagli che contano
Layout compatto che facilita trasporto e manutenzione; connessioni fluide in acciaio inox e cilindri ad alta dispersione termica per intervalli di servizio prolungati; compatibilità modulare degli accessori per configurazioni specifiche di impianto.

Dotazione di serie

• 2 attacchi bombola (a scelta: DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 fruste di riempimento da 1,2 m
• Valvola di mantenimento pressione
• Sistema di filtrazione Maxifilter (con cartucce originali)
• Maniglie di trasporto
• Colore telaio: Nero RAL 9005

Accessori compatibili (esempi)

• C-monitor
• Pannello di ricarica remoto pressione singola
• Pannello di ricarica remoto doppia pressione
• ColTrimix
• Attacchi bombola DRV DIN 232 / DRV DIN 300 / DRV INT/YOKE 232 bar
• Adattatore attacchi bombola DIN ↔ INT/YOKE
• Fruste di riempimento: 1,5 m, 2 m, 3 m (7/16")

Caratteristiche / specifiche tecniche

• Denominazione: Smart
• Gamma / Linea: Efficient Line (compressori per aria respirabile)
• Gruppo pompante: 3 stadi, monoblocco in alluminio
• Materiali: tubi/raccordi/dadi AISI 316; cilindri in alluminio pressofuso con rivestimento Nicasil; bielle in alluminio forgiato; albero motore in acciaio forgiato; valvole 2°/3° in acciaio inox
• Lubrificazione: nebulizzazione con codolo immerso
• Filtrazione: filtro aspirazione 10 µm; sistema Maxifilter (setaccio molecolare + carbone attivo)
• Capacità Maxifilter: 890 m³ (aria ingresso 20°C, 200 bar)
• Cuscinetti: rulli heavy-duty; 3° stadio in acciaio temprato con 5 segmenti in ghisa speciale
• Sicurezza: valvole di sicurezza dopo ogni stadio; separatori di condensato intermedi e finali
• Opzioni motore: monofase o trifase, 3–5,5 kW
• Attacchi standard: DIN 232 / DIN 300 / INT YOKE 232 bar
• Dotazione inclusa: 2 fruste 1,2 m, valvola mantenimento pressione, maniglie
• Telaio: cabinato silenziato in acciaio, verniciatura a polvere Nero RAL 9005
