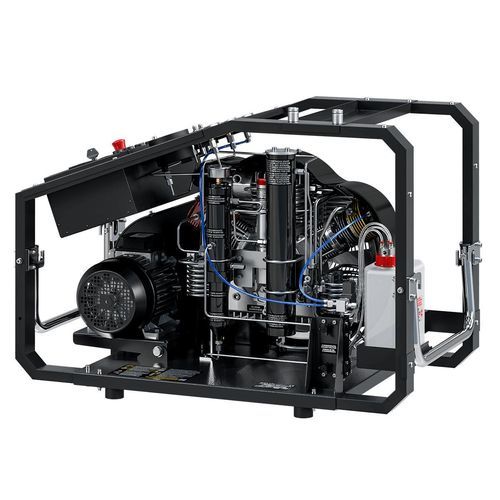

Compressore da immersione Ergo

per aria respirabilea pistonealternativo

Panoramica
Il Coltri Ergo è un compressore per aria respirabile a 3 stadi della serie Efficient Line, progettato per impieghi mobili e industriali. Unisce un telaio compatto e facile da manutenere a un sistema di purificazione dedicato (Maxifilter) per la produzione di aria respirabile con cartucce originali.

Gruppo pompante ad alta pressione 3 stadi

• Monoblocco in alluminio
• Lubrificazione a nebulizzazione con perno immerso nell'olio
• Filtro di aspirazione: 10 µm
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatore intermedio di condensa dopo il 2° stadio
• Separatori finali di condensa ad alta pressione
• Valvole di sicurezza dopo ogni stadio
• Cilindri in alluminio pressofuso con rivestimento Nicasil
• Bielle in alluminio forgiato
• Albero a gomiti in acciaio forgiato
• Valvole in acciaio inox per 2° e 3° stadio
• Cuscinetti a rulli heavy-duty
• 3° stadio in acciaio temprato con 5 segmenti in ghisa speciale
• Pattini di spinta 2° e 3° stadio per eliminare forze laterali
• Sistema di filtrazione: Maxifilter

Motore
Il motore trasmette il moto al gruppo pompante tramite cinghia. Disponibile in versione monofase o trifase con potenze 4–5,5 kW.

Sistema di purificazione — Maxifilter
Il Maxifilter impiega cartucce combinate di setaccio molecolare e carbone attivo per rimuovere umidità, vapori d'olio e contaminanti. Posizionato dopo i separatori del 2° e 3° stadio e prima della valvola di mantenimento pressione, consente il trattamento conforme alla DIN EN 12021 con cartucce originali. Capacità dichiarata: 890 m³ (aria ingresso 20°C a 200 bar).

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico che arresta il compressore alla pressione finale
• Scarico dei separatori tra gli stadi e del separatore finale in funzione
• Timer per dispositivo di scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico allo spegnimento)
• Serbatoio raccolta condensa: 5 L (circa 3 L utili) con silenziatore
• Manometri interstadio per visualizzazione pressione di ogni stadio

Telaio e comandi
Telaio aperto in acciaio verniciato a polvere (Nero RAL 9005) per facilitare manutenzione e trasporto. Piastra porta-motore inclinabile per mantenere la giusta tensione della cinghia. Carter termoformato convoglia aria di raffreddamento su cilindri e tubazioni interstadio. Console comandi con manometri interstadio, indicatore temperatura interna, allarmi di sequenza/fase e presenza, allarme livello olio, comandi start/stop e scarico manuale condensa.

Dotazione standard

• 2 attacchi bombola a scelta: DIN 232, DIN 300 o INT/YOKE 232 bar
• 2 tubi di riempimento da 1,2 m
• Valvola di mantenimento pressione
• Manometri controllo interstadio
• Sistema Maxifilter
• Sensore temperatura interna con spegnimento automatico
• Controllo automatico senso di rotazione
• Pressostato con arresto automatico
• Controllo livello olio con arresto automatico
• Scarico automatico condensa con convogliamento nella tanica
• Colore telaio: Nero RAL 9005

Accessori compatibili (esempi)

• C-monitor
• Pannello remoto di ricarica pressione singola
• Pannello remoto di ricarica doppia pressione
• ColTrimix
• Attacco bombola DRV DIN 232 bar
• Attacco bombola DRV DIN 300 bar
• Attacco bombola DRV INT/YOKE 232 bar
• Adattatore attacco DIN 232 bar INT YOKE
• Tubi di riempimento (1,5 m / 2 m / 3 m)

Applicazioni e vantaggi
Progettato per la produzione di aria respirabile per immersioni, impieghi industriali e servizi di emergenza se equipaggiato con le cartucce di filtrazione corrette. Il layout compatto e di facile manutenzione semplifica interventi e trasportabilità; i manometri interstadio e le protezioni integrate agevolano il controllo operativo e la sicurezza.

Specifiche tecniche

• Famiglia prodotto: Efficient Line compressore aria respirabile
• Modello: Ergo
• Tipo: compressore alta pressione a 3 stadi
• Filtro aspirazione: 10 µm
• Filtrazione: Maxifilter (setaccio molecolare + carbone attivo), capacità 890 m³ (20°C @ 200 bar) con cartucce originali
• Motore: monofase o trifase, 4–5,5 kW
• Materiali gruppo pompante: cilindri in alluminio pressofuso con rivestimento Nicasil, bielle alluminio forgiato, albero in acciaio forgiato
• Connessioni bombola standard: DIN 232 / DIN 300 / INT YOKE 232 bar
• Serbatoio raccolta condensa: 5 L (utile ~3 L)
• Finitura telaio: acciaio verniciato a polvere Nero RAL 9005
