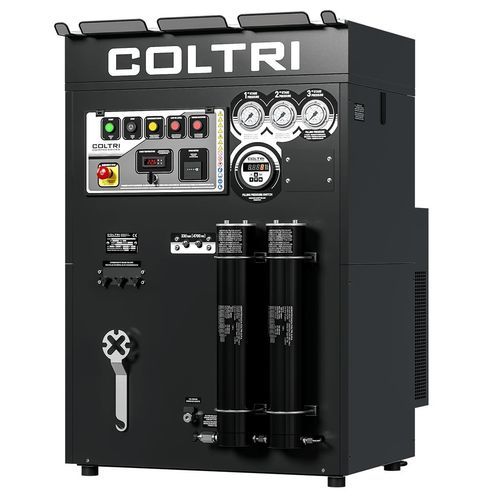

Compressore da immersione Super Silent TPS

per aria respirabilea pistonea ingranaggi

Panoramica
Il Super Silent TPS è un compressore ad alta pressione della Linea Prime con cabina silenziata, progettato per la produzione di aria respirabile con trattamento affidabile e manutenzione semplificata. Integra un gruppo pompante a 3 stadi e il sistema di filtrazione Hyperfilter per l'erogazione di aria respirabile con cartucce originali.

Gruppo pompante

• Gruppo pompante ad alta pressione a 3 stadi
• Monoblocco in alluminio
• Lubrificazione forzata con pompa a ingranaggi a bassa pressione
• Filtro di aspirazione: 10 µm
• Tubi, raccordi e dadi in acciaio inox AISI 316
• Separatore di condensa intermedio dopo il secondo stadio
• Separatori di condensa finali ad alta pressione a doppio effetto
• Valvole di sicurezza dopo ogni stadio di compressione
• Cilindri in alluminio pressofuso con rivestimento nicasil
• Bielle in alluminio forgiato
• Albero motore in acciaio forg
• Valvole del 2° e 3° stadio in acciaio inox
• Cuscinetti a rulli heavy-duty
• Terzo stadio in acciaio temprato con 5 segmenti in ghisa speciale
• Secondo e terzo stadio con pattini di spinta per eliminare forze laterali sui pistoni
• Sistema filtrante Hyperfilter

Motore
Motore elettrico monofase o trifase disponibile in questa versione con potenze 5,5–7,5 kW; trasferisce il moto al gruppo pompante tramite cinghia e piastra porta-motore basculante per mantenere la tensione costante.

Sistema di purificazione Hyperfilter
Il sistema Hyperfilter è composto da due cartucce in serie: la prima con setaccio molecolare per la rimozione dell’umidità, la seconda con setaccio molecolare e carbone attivo per rimuovere vapori d’olio e contaminanti. Il separatore interstadio massimizza l’estrazione di umidità. Capacità filtrante (aria ingresso 20°C, 200 bar): 3.050 m³.

Quadro elettrico

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico che arresta il compressore alla pressione finale
• Drenaggio di tutti i separatori tra gli stadi e del separatore finale durante il funzionamento
• Timer per lo scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento)
• Serbatoio raccolta condensa: 5 L (circa 3 L utilizzabili) con silenziatore
• Manometri interstadio per visualizzare le pressioni di esercizio dei singoli stadi

Telaio
Telaio cabinato silenziato progettato per facilitare la manutenzione. Piastra porta-motore basculante per garantire tensione costante della cinghia. Livello e scarico olio esterni; console comandi con manometri interstadio; indicatore temperatura interna; allarmi presenza/sequenza fasi errata e mancanza olio; comandi marcia/arresto e scarico manuale condensa. Telaio in acciaio con verniciatura a polvere antigraffio (Black RAL 9005).

Dotazione standard

• 2 attacchi bombola selezionabili: DIN 232, DIN 300 o INT/YOKE 232 bar
• 2 fruste di riempimento da 1,2 m
• Valvola di mantenimento pressione
• Manometri controllo interstadio
• Doppio sistema Hyperfilter certificato PED
• Spegnimento automatico in base alla temperatura interna cabina
• Scarico automatico dei condensati
• Controllo automatico senso di rotazione
• Pressostato elettronico con spegnimento automatico
• Controllo livello olio con spegnimento automatico
• Pompa olio con filtro e manometro
• Scarico automatico condensa con sistema di convogliamento in tanica
• Colore telaio: Black RAL 9005

Accessori compatibili / opzionali (esempi)

• C-monitor
• Pannello remoto ricarica pressione singola
• Pannello remoto ricarica doppia pressione
• Pannelli ricarica remota con rubinetti a leva
• CO SafeGuard – analizzatore monossido di carbonio
• ColTrimix
• Sistema Presec
• Sistema analisi multigas (CO + CO2 + H2O)
• Chiller Tornado

Caratteristiche / specifiche tecniche

• Tipo: compressore aria respirabile ad alta pressione, 3 stadi
• Motore: 5,5 ÷ 7,5 kW (monofase o trifase)
• Filtrazione di aspirazione: 10 µm
• Materiali: tubi/raccordi/dadi in AISI 316
• Capacità Hyperfilter (20°C, 200 bar): 3.050 m³
• Serbatoio raccolta condensa: 5 L (circa 3 L utilizzabili)
• Finitura telaio: verniciatura a polvere, Black RAL 9005
• Sicurezze: valvole di sicurezza dopo ogni stadio; manometri interstadio
• Connessioni bombola disponibili: DIN 232 / DIN 300 / INT-YOKE 232 bar
