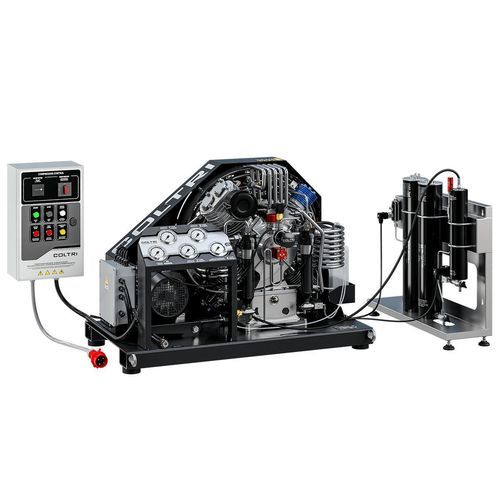

Compressore da immersione Force Fourper immersione subacquea professionaleper aria respirabilea pistone
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Uso previsto
- da immersione, per immersione subacquea professionale
- Tipo
- per aria respirabile
- Tecnologia
- a pistone, alternativo, a ingranaggi
- Azionamento
- elettrico
- Lubrificazione
- lubrificato ad olio, a iniezione di olio
- Pressione
Min.: 232 bar
(3.365 psi)Max.: 420 bar
(6.092 psi)- Portata
24 m³/h, 27 m³/h, 39 m³/h
(848 ft³/h, 953 ft³/h, 1.377 ft³/h)- Potenza
Min.: 8 kW
(11 hp)Max.: 11 kW
(15 hp)- Peso netto
250 kg, 260 kg
(551 lb, 573 lb)- Lunghezza
124 cm
(49 in)- Larghezza
71 cm
(28 in)- Altezza
80 cm
(31 in)
Descrizione
Panoramica
Gruppo pompante — caratteristiche principali
Motore
Sistema di purificazione Hyperfilter
Quadro elettrico
Telaio e comandi
Dotazione standard
Accessori compatibili (esempi)
Specifiche tecniche
- Unità di pompaggio monoblocco in alluminio a 4 stadi progettata per la produzione di aria respirabile e altre applicazioni ad alta pressione.
- Sistema di purificazione Hyperfilter integrato per il trattamento dell'aria respirabile conforme a DIN EN 12021 con cartucce originali.
Gruppo pompante — caratteristiche principali
- Monoblocco in alluminio.
- Lubrificazione forzata con pompa ad ingranaggi a bassa pressione; pressostato minima pressione olio; pompa olio e controllo livello con spegnimento automatico.
- Filtro di aspirazione: 10 µm.
- Tubi, raccordi e dadi in acciaio inox AISI 316.
- Separatori di condensa intermedi dopo 2° e 3° stadio e separatore finale con scarico automatico (intervallo configurabile).
- Valvole di sicurezza dopo ogni stadio di compressione.
- Cilindri in ghisa speciale con lappatura a bassa rugosità; terzo stadio in acciaio temprato con 6 fasce in ghisa speciale.
- 2° e 3° stadio con pattini di spinta per eliminare forze laterali sui pistoni.
- Valvole ad alto flusso per stadi 1–3 e cuscinetti a rulli heavy-duty.
- Bielle in alluminio forgiato e albero a gomito in acciaio forgiato.
Motore
- Trasmissione al gruppo pompante tramite cinghia; piastra porta-motore basculante per mantenere la tensione costante della cinghia.
- Opzioni disponibili: monofase 7,5 kW o trifase 7,5–11 kW.
Sistema di purificazione Hyperfilter
- Sistema ad alta capacità con due cartucce in serie: prima cartuccia setaccio molecolare (rimozione umidità), seconda cartuccia setaccio molecolare + carbone attivo (rimozione vapori di olio e contaminanti).
- Capacità di filtrazione (aria in ingresso 20°C a 200 bar): 3.050 m³.
Quadro elettrico
- Interruttore di protezione motore.
- Pressostato tarato fisso: 232 o 300 bar.
- Autostart con differenziale 15 bar (opzionale).
- Trasformatore secondo configurazione.
- Sfogo automatico dei separatori intermedi e del separatore finale durante il funzionamento; timer per lo scarico della condensa.
- Manometri interstadio montati sul telaio per visualizzare la pressione di ciascuno stadio.
Telaio e comandi
- Telaio aperto per facilitare manutenzione e trasportabilità; telaio in acciaio verniciato a polvere colore Nero RAL 9005.
- Carter termoformato che convoglia aria di raffreddamento su cilindri e tubi interstadio per mantenere rendimento di compressione.
- Console comandi con manometri interstadio, indicatore temperatura interna, allarmi sequenza/fallimento olio, comandi avvio/arresto e scarico manuale condensa.
Dotazione standard
- 4 attacchi bombola a scelta: DIN 232, DIN 300 o INT/YOKE 232 bar.
- 4 fruste (tubi) da 1,2 m.
- Valvola di mantenimento pressione e manometri interstadio.
- Doppio sistema Hyperfilter certificato PED su struttura stand-alone.
- Sgancio automatico della condensa; controllo livello olio con spegnimento automatico; pompa olio inclusa.
- Colore telaio: Nero RAL 9005.
Accessori compatibili (esempi)
- Pannelli di ricarica remoti (pressione singola e doppia) e pannelli di rifornimento con rubinetti a leva.
- Attacchi e adattatori bombola (DIN 232, DIN 300, INT/YOKE 232).
- Sistemi Presec, chiller Tornado, tubi di riempimento e opzioni ColTrimix.
Specifiche tecniche
- Modello: Force Four.
- Tipo: unità di pompaggio ad alta pressione 4 stadi.
- Opzioni motore: monofase 7,5 kW; trifase 7,5–11 kW.
- Filtro di aspirazione: 10 µm.
- Materiali: tubazioni/raccordi/dadi AISI 316; cilindri ghisa speciale; bielle alluminio forgiato; albero in acciaio forgiato.
- Cuscinetti: a rulli heavy-duty.
- Terzo stadio: acciaio temprato con 6 fasce in ghisa speciale.
- Lubrificazione: forzata tramite pompa ad ingranaggi bassa pressione; pressostato olio minimo; pompa olio e controllo livello con spegnimento automatico.
- Gestione condensati: separatori dopo 2° e 3° stadio; scarico automatico configurabile.
- Sicurezza: valvole di sicurezza dopo ogni stadio; interruttore protezione motore.
- Filtrazione: Hyperfilter doppio certificato PED; capacità 3.050 m³ (20°C @ 200 bar) con cartucce originali.
- Connessioni bombola: DIN 232 / DIN 300 / INT-YOKE 232 bar; fruste standard 4 x 1,2 m.
- Telaio: open-frame, carter termoformato, piastra porta-motore basculante; verniciatura a polvere RAL 9005.
