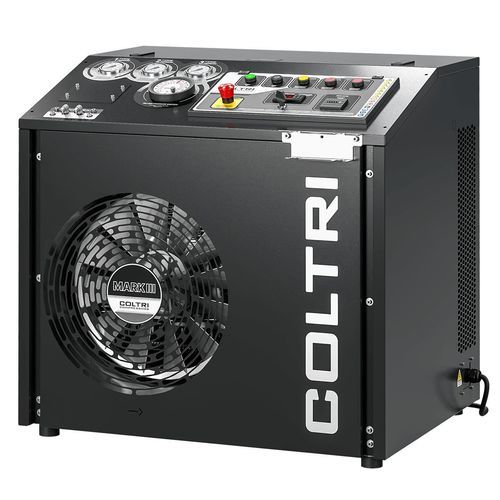

Compressore da immersione Mark III Silent

per aria respirabileelettricofisso

Panoramica
Il Mark III Silent è un compressore per aria respirabile della Linea Efficient di Coltri. Integra un gruppo pompante ad alta pressione a 3 stadi, il sistema di purificazione Maxifilter e un telaio cabinato silenziato progettato per facilitare la manutenzione e ridurre il rumore in applicazioni subacquee, industriali ed emergenziali.

Gruppo pompante - componenti chiave

• Gruppo pompante ad alta pressione a 3 stadi
• Monoblocco in alluminio
• Collo d'oca in acciaio forgiato
• Lubrificazione a spruzzo
• Bielle in alluminio forgiato
• Cuscinetti a rulli banco
• Cuscinetti a rulli della biella
• Cilindri 1° e 2° stadio in alluminio con rivestimento duro Nicasil
• Cilindri guida pattino 2° e 3° stadio in alluminio con rivestimento Nicasil
• Cilindro 3° stadio in acciaio speciale trattato
• Valvole di aspirazione e scarico in acciaio inox
• Tubi di raffreddamento interstadio in acciaio inox
• Separatori dopo 2° e 3° stadio
• Valvole di sicurezza dopo ogni stadio
• Sensore livello olio

Motore elettrico
Disponibile in versione monofase o trifase con potenze 4–5,5 kW. Il motore trasmette il moto al gruppo pompante tramite cinghia; la piastra porta-motore basculante mantiene la corretta tensione della cinghia.

Sistema di purificazione - Maxifilter
Il Maxifilter utilizza cartucce combinate di setaccio molecolare e carbone attivo per rimuovere umidità, vapori d'olio e contaminanti quando si impiegano cartucce originali. È collocato dopo i separatori del 2° e 3° stadio e prima della valvola di mantenimento della pressione per creare una barriera contro l'umidità. Capacità: 890 m³ (aria in ingresso a 20°C e 200 bar).

Quadro elettrico - caratteristiche

• Interruttore ON/OFF con protezione motore
• Pressostato elettromeccanico per arresto a pressione finale
• Sgocciolamento di tutti i separatori tra gli stadi e del separatore finale durante il funzionamento
• Timer per dispositivo di scarico automatico della condensa
• Avviamento a vuoto integrato (scarico automatico ad ogni spegnimento)
• Serbatoio raccolta condensa: 5 L con silenziatore (capacità utile ≈ 3 L)
• Manometri interstadio per visualizzare la pressione di esercizio di ogni stadio (controlli tenuta valvole e diagnostica)

Telaio e manutenzione
Telaio cabinato silenziato progettato per facilitare le operazioni di manutenzione. Indicatori esterni livello olio e punto di scarico. Console comandi dotata di manometri interstadio, indicatore temperatura interna, allarmi presenza e sequenza di fase errata, allarme mancanza olio, comandi marcia/arresto e scarico manuale della condensa.

Dotazione standard

• 2 attacchi bombola (a scelta: DIN 232, DIN 300 o INT/YOKE 232 bar)
• 2 tubi di riempimento da 1,2 m
• Valvola di mantenimento pressione
• Manometri di controllo interstadio
• Sistema di filtrazione Maxifilter (cartucce originali consigliate)
• Monitoraggio temperatura interna cabina con spegnimento automatico
• Controllo automatico senso di rotazione
• Pressostato con spegnimento automatico
• Controllo livello olio con spegnimento automatico
• Scarico automatico della condensa con convogliamento nella tanica
• Colore telaio: Nero RAL 9005

Note applicative e prestazionali
Progettato per la produzione di aria respirabile conforme alle normative applicabili quando si utilizzano cartucce filtranti originali e la configurazione è corretta. L'architettura (pompa 3 stadi, separatori, Maxifilter e dispositivi di sicurezza) garantisce elevata qualità dell'aria, continuità operativa e manutenzione semplificata.

Specifiche tecniche

• Modello: Mark III Silent
• Marca: Coltri
• Gruppo pompante: 3 stadi ad alta pressione (monoblocco in alluminio; cilindri 1°/2° stadio in alluminio con rivestimento Nicasil; 3° stadio in acciaio speciale trattato)
• Potenza motore: monofase o trifase, 4 ÷ 5,5 kW
• Purificazione: Maxifilter (setaccio molecolare + carbone attivo)
• Capacità Maxifilter: 890 m³ (aria ingresso 20°C, 200 bar)
• Serbatoio raccolta condensa: 5 L (≈ 3 L utile) con silenziatore
• Opzioni di collegamento bombola: DIN 232, DIN 300, INT/YOKE 232 bar
• Accessori inclusi: 2 × tubi 1,2 m
• Sicurezza: valvole di sicurezza dopo ogni stadio; manometri interstadio; sensore livello olio e arresti automatici
• Telaio: cabinato silenziato; piastra porta-motore inclinabile; colore Nero RAL 9005
