Gancio per nave GSH

a sgancio rapidoper rimorchio

Panoramica

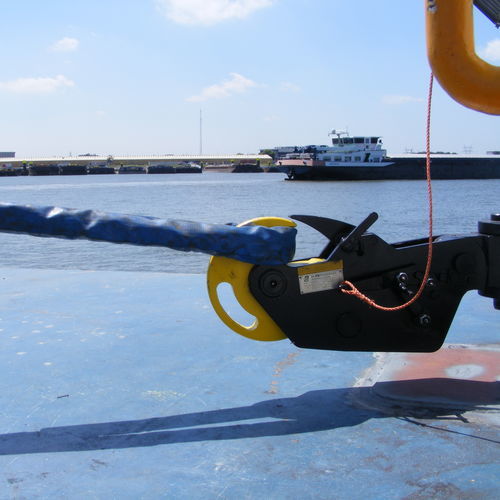

Il gancio di traino a sgancio rapido tipo disco Straatman è un dispositivo da ponte progettato per assicurare una linea di traino e consentire uno sgancio rapido e controllato mentre la linea rimane sotto tensione. È destinato ad operazioni di traino su rimorchiatori, unità di supporto, imbarcazioni portuali e da servizio, riducendo la movimentazione manuale sul ponte e fornendo la funzionalità di rilascio sotto carico in caso di emergenza.

Vantaggi principali

• Rilascio sotto carico: consente di rilasciare la linea di traino sotto piena tensione fino alla capacità nominale del gancio per una risposta di emergenza rapida.
• Riduzione della movimentazione manuale e maggiore sicurezza dell'equipaggio tramite rilascio controllato da posizione sicura.
• Progettazioni consolidate per rilascio sotto carico e assistenza a lungo termine.

Tipi e funzionalità

• Tipo GSH: gancio di traino tipo disco a sgancio rapido manuale. Azionamento manuale tramite leva o corda; la forza operativa richiesta rimane sotto le 33 libbre (≈15 kg) anche a pieno SWL. Meccanismo di rilascio integrato a due stadi per ridurre aperture accidentali. Il disco controbilanciato riduce l'energia al rilascio e permette un rapido ripristino manuale controllato. SWL tipici disponibili: 15–100 tonnellate.
• Tipo GMH: gancio combinato ormeggio e traino che fornisce entrambe le funzioni. Fornito con un fermacorda per consentire il passaggio sicuro e controllato tra ormeggio e traino mantenendo controllo e sicurezza.

Configurazione e opzioni
Straatman configura i ganci in base alla disposizione della nave e alle esigenze operative. Le opzioni disponibili includono:

• Ammortizzatore a molla
• Progettazioni personalizzate del gancio
• Rilascio idraulico o pneumatico locale
• Rilascio con comando remoto
• Integrazione con sistemi di monitoraggio del carico
• Fondazioni, staffe o bitte di traino per installazione a ponte

Prove e certificazione
Straatman testa internamente ogni gancio di traino a sgancio rapido con banchi prova idraulici calibrati (capacità fino a 3.500 kN) per garantire qualità costante e prestazioni verificabili prima della consegna. I ganci tipo disco sono sottoposti a test di carico fino al 200% dello SWL specificato; per esempio, il modello GSH-100 è testato al 150% SWL secondo i criteri di progetto. La funzione di rilascio è verificata a SWL. Se richiesto, un ente di classificazione scelto dal cliente può assistere all'intero processo di prova.

Progetti speciali e soluzioni su misura
Straatman supporta progettazioni specifiche di progetto, incluse fondazioni integrate per saldatura diretta al ponte e ammortizzatori idraulici sviluppati con partner per migliorare il controllo dei carichi e semplificare l'installazione.

Applicazioni previste

• Rimorchiatori, rimorchiatori di scorta, navi di supporto offshore e imbarcazioni di servizio portuale.
• Operazioni in cui i carichi di traino variano rapidamente e è necessario un rilascio immediato e controllato.

Specifiche tecniche

• Tipo di prodotto: gancio di traino a sgancio rapido tipo disco
• Marca: Straatman
• Nome commerciale: Quick Release Towing Hook
• Modelli/tipi: GSH, GMH
• Disponibilità SWL GSH: 15–100 tonnellate (tipico)
• Forza di azionamento (GSH): inferiore a 33 libbre (≈15 kg) massimo
• Meccanismo di rilascio: rilascio integrato a due stadi; rilascio controllato con linea sotto tensione
• Ripristino: disco controbilanciato per ripristino manuale rapido e controllato
• Test di carico: fino al 200% SWL (generale); esempio GSH-100 testato al 150% SWL
• Capacità banco prova: banco idraulico calibrato fino a 3.500 kN
• Opzioni: ammortizzatore a molla, progetti personalizzati, rilascio idraulico/pneumatico o remoto, integrazione monitoraggio carico, fondazioni/supporti/bitte di traino
