Grillo per nave a lira

dirittocon girellaper catena

Panoramica

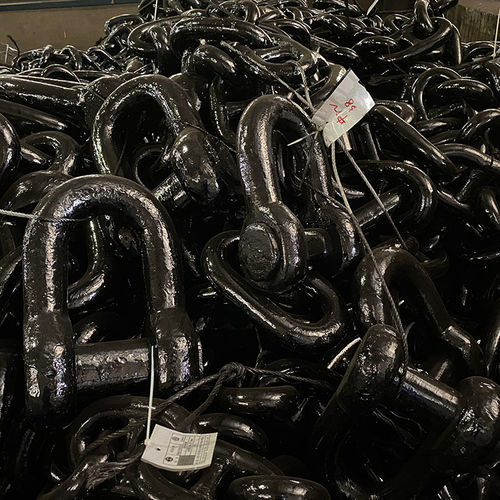

Il grillo d'ancora è un giunto di grande portata utilizzato negli assemblaggi di catene d'ancora stud‑link per collegare maglie, accessori e terminali. È disponibile in diverse configurazioni (grillo d'ancora, grillo a D, grillo terminale) e viene impiegato come elemento terminale o connettore nei sistemi di ormeggio e ancoraggio.

Dettagli del prodotto

• Il sistema di catena d'ancora stud‑link: ogni catena d'ancora è composta da una sezione terminale dell'ancora, una sezione centrale e una sezione di estremità.
• Un insieme completo di catena d'ancora comprende maglie standard, maglie ingrandite, maglie terminali, maglie di collegamento o grilli di collegamento, un giunto girevole e il grillo terminale.
• Il tratto finale dell'ancora è il primo collegamento con l'ancora; il perno trasversale del grillo terminale e del grillo d'ancora deve essere rivolto verso l'ancora (la parte circolare fronteggia la maglia centrale).
• Il colletto dello snodo girevole deve essere rivolto verso la maglia centrale per ridurre attrito e bloccaggi; lo snodo impedisce torsioni eccessive della catena d'ancora.
• Le connessioni che fissano l'estremità interna di ogni catena d'ancora a un irrigidimento nella sala catene (tramite grillo terminale o connettore) devono resistere ad almeno il 15% della carico di rottura della catena; i connettori di emergenza devono poter essere rilasciati dall'esterno della stiva catene.

Specifiche tecniche

• Tipo di prodotto: grillo d'ancora / grillo terminale (in configurazioni: ancoraggio, D, terminale).
• Applicazione: collegare l'ancora alla catena, unire le maglie e fissare snodi girevoli e terminali negli assemblaggi di catene stud‑link.
• Componenti chiave e orientamento: perno trasversale (deve essere rivolto verso l'ancora), parte circolare (rivolta verso la maglia centrale), colletto dello snodo (rivolto verso la maglia centrale).
• Resistenza richiesta delle connessioni: gli attacchi agli irrigidimenti della sala catene devono sopportare ≥15% della carico di rottura della catena.
• Scopo dello snodo girevole: impedire torsioni eccessive della catena d'ancora e ridurre l'attrito se correttamente orientato.

Installazione e sicurezza

• Montare il tratto terminale dell'ancora come primo collegamento all'ancora e verificare che il perno trasversale sia orientato verso l'ancora.
• Posizionare lo snodo girevole con il colletto rivolto verso la maglia centrale per minimizzare usura e inceppamenti.
• Verificare che gli attacchi di grilli e connettori agli irrigidimenti della sala catene soddisfino il requisito di ≥15% della carico di rottura.
• Prediligere connettori di emergenza liberabili dall'esterno della stiva catene per consentire operazioni sicure di intervento e manutenzione.
