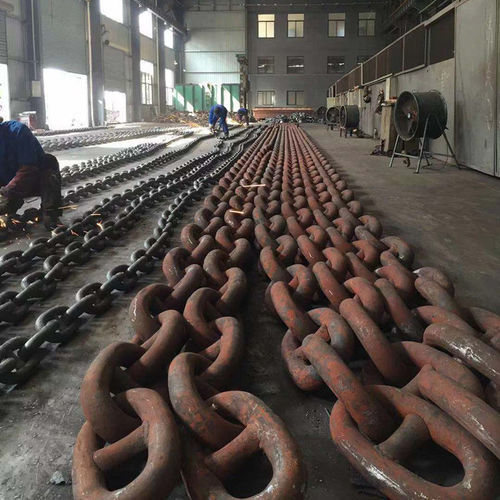

Catena per nave Grade 3

per barcaper ancoracon traversino

La catena di ancoraggio di grado 3 è una catena di ancoraggio a maglia metallica di tipo marino progettata per navi, barche e imbarcazioni, prodotta da Wuhan Jiangnan Anchor Chain Co., LTD (JNAC). È prodotta con acciai ad alta resistenza con saldatura di testa ed è disponibile in un'ampia gamma di diametri e finiture superficiali adatte all'uso marino. Informazioni chiave sul prodotto

• Materiale: CM490, CM690
• Tecnologia: Saldatura di testa
• Uso: Ferramenta marina per navi, barche e imbarcazioni
• Gamma di dimensioni: ø16 mm - ø72 mm
• Finiture superficiali: Verniciatura bituminosa nera, HDG (zincatura a caldo) o nessuna verniciatura
• Composizione della catena: Maglia comune, maglia di allargamento, maglia terminale
• Accessori: Grillo di centraggio, grillo di ancoraggio (grillo terminale, grillo a D), girella
• Termini di pagamento: T/T; L/C a vista
• Tempo di consegna: 7-35 giorni dopo la conferma dell'ordine
• Porto di spedizione: Wuhan / Shanghai, Cina

Carico e peso della catena (M2 e M3) - Carico di prova (kN), Carico di rottura (kN), Peso per 27,5 m (kg)

• 16 mm - Carico di prova II: 107 kN; Carico di prova III: 150 kN; Carico di rottura II: 150 kN; Carico di rottura III: 216 kN; Peso (27,5 m): 160 kg
• 17,5 mm - Carico di prova II: 127 kN; Carico di prova III: 179 kN; Carico di rottura II: 179 kN; Carico di rottura III: 256 kN; Peso (27,5 m): 190 kg
• 19 mm - Carico di prova II: 150 kN; Carico di prova III: 211 kN; Carico di rottura II: 211 kN; Carico di rottura III: 301 kN; Peso (27,5 m): 230 kg
• 20,5 mm - Carico di prova II: 175 kN; Carico di prova III: 244 kN; Carico di rottura II: 244 kN; Carico di rottura III: 349 kN; Peso (27,5 m): 265 kg
• 22 mm - Carico di prova II: 200 kN; Carico di prova III: 280 kN; Carico di rottura II: 280 kN; Carico di rottura III: 401 kN; Peso (27,5 m): 300 kg
• 24 mm - Carico di prova II: 237 kN; Carico di prova III: 332 kN; Carico di rottura II: 332 kN; Carico di rottura III: 476 kN; Peso (27,5 m): 365 kg
• 26 mm - Carico di prova II: 278 kN; Carico di prova III: 389 kN; Carico di rottura II: 389 kN; Carico di rottura III: 556 kN; Peso (27,5 m): 420 kg
• 28 mm - Carico di prova II: 321 kN; Carico di prova III: 449 kN; Carico di rottura II: 449 kN; Carico di rottura III: 642 kN; Peso (27,5 m): 490 kg
• 30 mm - Carico di prova II: 368 kN; Carico di prova III: 514 kN; Carico di rottura II: 514 kN; Carico di rottura III: 735 kN; Peso (27,5 m): 565 kg
• 32 mm - Carico di prova II: 417 kN; Carico di prova III: 583 kN; Carico di rottura II: 583 kN; Carico di rottura III: 833 kN; Peso (27,5 m): 635 kg
• 34 mm - Carico di prova II: 468 kN; Carico di prova III: 655 kN; Carico di rottura II: 655 kN; Carico di rottura III: 937 kN; Peso (27,5 m): 720 kg
• 36 mm - Carico di prova II: 523 kN; Carico di prova III: 732 kN; Carico di rottura II: 732 kN; Carico di rottura III: 1050 kN; Peso (27,5 m): 800 kg
• 38 mm - Carico di prova II: 581 kN; Carico di prova III: 812 kN; Carico di rottura II: 812 kN; Carico di rottura III: 1160 kN; Peso (27,5 m): 879 kg
• 40 mm - Carico di prova II: 640 kN; Carico di prova III: 895 kN; Carico di rottura II: 895 kN; Carico di rottura III: 1280 kN; Peso (27,5 m): 980 kg
• 42 mm - Carico di prova II: 703 kN; Carico di prova III: 981 kN; Carico di rottura II: 981 kN; Carico di rottura III: 1400 kN; Peso (27,5 m): 1082 kg
• 44 mm - Carico di prova II: 769 kN; Carico di prova III: 1080 kN; Carico di rottura II: 1080 kN; Carico di rottura III: 1540 kN; Peso (27,5 m): 1188 kg
• 46 mm - Carico di prova II: 837 kN; Carico di prova III: 1170 kN; Carico di rottura II: 1170 kN; Carico di rottura III: 1680 kN; Peso (27,5 m): 1298 kg
• 48 mm - Carico di prova II: 908 kN; Carico di prova III: 1270 kN; Carico di rottura II: 1270 kN; Carico di rottura III: 1810 kN; Peso (27,5 m): 1413 kg
• 50 mm - Carico di prova II: 981 kN; Carico di prova III: 1370 kN; Carico di rottura II: 1370 kN; Carico di rottura III: 1960 kN; Peso (27,5 m): 1526 kg
• 52 mm - Carico di prova II: 1060 kN; Carico di prova III: 1480 kN; Carico di rottura II: 1480 kN; Carico di rottura III: 2110 kN; Peso (27,5 m): 1645 kg
• 54 mm - Carico di prova II: 1140 kN; Carico di prova III: 1590 kN; Carico di rottura II: 1590 kN; Carico di rottura III: 2270 kN; Peso (27,5 m): 1774 kg
• 56 mm - Carico di prova II: 1220 kN; Carico di prova III: 1710 kN; Carico di rottura II: 1710 kN; Carico di rottura III: 2430 kN; Peso (27,5 m): 1906 kg
• 58 mm - Carico di prova II: 1290 kN; Carico di prova III: 1810 kN; Carico di rottura II: 1810 kN; Carico di rottura III: 2600 kN; Peso (27,5 m): 2051 kg
• 60 mm - Carico di prova II: 1380 kN; Carico di prova III: 1940 kN; Carico di rottura II: 1940 kN; Carico di rottura III: 2770 kN; Peso (27,5 m): 2194 kg
• 62 mm - Carico di prova II: 1470 kN; Carico di prova III: 2060 kN; Carico di rottura II: 2060 kN; Carico di rottura III: 2940 kN; Peso (27,5 m): 2338 kg
• 64 mm - Carico di prova II: 1560 kN; Carico di prova III: 2190 kN; Carico di rottura II: 2190 kN; Carico di rottura III: 3130 kN; Peso (27,5 m): 2492 kg
• 66 mm - Carico di prova II: 1660 kN; Carico di prova III: 2310 kN; Carico di rottura II: 2310 kN; Carico di rottura III: 3300 kN; Peso (27,5 m): 2650 kg
• 68 mm - Carico di prova II: 1750 kN; Carico di prova III: 2450 kN; Carico di rottura II: 2450 kN; Carico di rottura III: 3500 kN; Peso (27,5 m): 2836 kg
• 70 mm - Carico di prova II: 1840 kN; Carico di prova III: 2580 kN; Carico di rottura II: 2580 kN; Carico di rottura III: 3690 kN; Peso (27,5 m): 2982 kg
• 73 mm - Carico di prova II: 1990 kN; Carico di prova III: 2790 kN; Carico di rottura II: 2790 kN; Carico di rottura III: 3990 kN; Peso (27,5 m): 3274 kg

Dimensioni delle maglie della catena di ancoraggio (tipiche, mm)

• 16 mm - l: 96; p: 64; l: 58
• 17,5 mm - l: 105; p: 70; l: 63
• 19 mm - l: 114; p: 76; l: 68
• 20.5 mm - l: 123; p: 82; p: 74
• 22 mm - l: 132; p: 88; p: 79
• 24 mm - l: 144; p: 96; p: 86
• 26 mm - l: 156; p: 104; p: 94
• 28 mm - l: 168; p: 112; p: 101
• 30 mm - l: 180; p: 120; p: 108
• 32 mm - l: 192; p: 128; p: 115
• 34 mm - l: 204; p: 136; p: 122
• 36 mm - l: 216; p: 144; p: 130
• 38 mm - l: 228; p: 152; p: 137
• 40 mm - l: 240; p: 160; l: 144
• 42 mm - l: 252; p: 168; l: 151
• 44 mm - l: 264; p: 176; l: 158
• 46 mm - l: 276; p: 184; l: 166
• 48 mm - l: 288; p: 192; p: 173
• 50 mm - l: 300; p: 200; p: 180
• 52 mm - l: 312; p: 208; p: 180
• 54 mm - l: 324; p: 208; l: 187
• 56 mm - l: 336; p: 224; l: 202
• 58 mm - l: 348; p: 232; l: 209
• 60 mm - l: 360; p: 240; l: 216
• 62 mm - l: 372; p: 248; l: 223
• 64 mm - l: 384; p: 256; l: 230
• 66 mm - l: 396; p: 264; l: 238
• 68 mm - l: 408; p: 272; p: 245
• 70 mm - l: 420; p: 280; p: 252
• 73 mm - l: 438; p: 292; p: 263

Note

• Gradi di acciaio: M2 e M3 (le catene M3 prevedono un trattamento termico; grado superiore = maggiore resistenza alla trazione).
• Misura della lunghezza: lunghezza standard del tiro = 27,5 m; lunghezza della catena composta da lunghezze collegate da grilli di collegamento.

Caratteristiche/specifiche tecniche

• Denominazione commerciale (modello): Catena di ancoraggio Grado 3
• Materiali: CM490, CM690
• Tecnica di produzione: Saldatura di testa flash
• Uso applicabile: Catena di ancoraggio marina per navi, barche e imbarcazioni
• Diametri disponibili: ø16 mm - ø72 mm (l'elenco dei prodotti riporta valori tipici fino a ø73 mm)
• Trattamenti superficiali: Verniciatura nera bituminosa, zincatura a caldo (HDG) o fornita non verniciata
• Componenti della catena: maglia comune, maglia di allargamento, maglia terminale
• Accessori tipici: Grillo di centraggio, grilli di ancoraggio (grillo terminale/D), girella
• Pagamento: T/T; L/C a vista
• Tempo di consegna: 7-35 giorni dopo la conferma dell'ordine
• Porto: Wuhan / Shanghai, Cina
• Certificazioni: CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001
