Catena per barca

per naveper ancoracon traversino

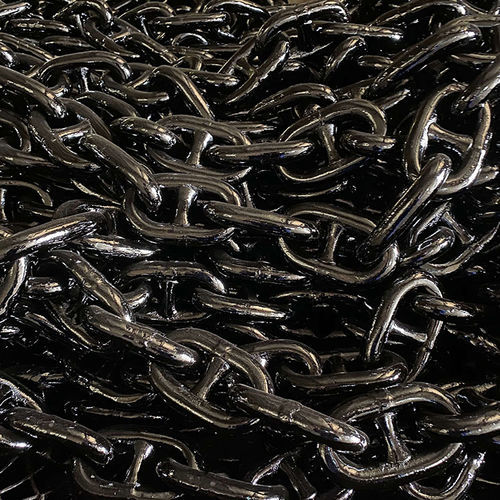

Le Chaincables for Ship Black Painted sono catene d'ancora marine progettate per navi, barche ed imbarcazioni, offerte in una gamma di diametri e finiture superficiali per differenti requisiti operativi.

Breve descrizione del prodotto

• Materiale: CM490, CM690.
• Tecnologia: Flash Butt Welding (saldatura a testa per resistenza).
• Uso: accastillage marino per nave, barca e imbarcazione.
• Gamma dimensioni: Ø16 mm – Ø72 mm (gamma tipica di produzione mostrata fino a Ø73 mm nelle tabelle).
• Finiture superficiali disponibili: verniciatura bituminosa nera, HDG (zincatura a caldo), o non verniciata (grezza).
• Composizione della catena: composta da maglia comune, maglia allargata e maglia terminale.
• Accessori: grillo Kenter, grillo d'ancora (grillo terminale, grillo a D), girevole.
• Termini di pagamento (tipici): T/T; L/C a vista.
• Tempi di consegna (tipici): 7–35 giorni dopo conferma ordine.
• Porto di spedizione (tipico): WUHAN / PORTO DI SHANGHAI, CINA.
• Certificati: CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001.

Carico e peso per spezzone (lunghezza 27,5 m) — Diametro catena / Proof Load II (kN) / Proof Load III (kN) / Break Load II (kN) / Break Load III (kN) / Peso (kg)

• 16 mm — 107 / 150 / 150 / 216 / 160 kg
• 17.5 mm — 127 / 179 / 179 / 256 / 190 kg
• 19 mm — 150 / 211 / 211 / 301 / 230 kg
• 20.5 mm — 175 / 244 / 244 / 349 / 265 kg
• 22 mm — 200 / 280 / 280 / 401 / 300 kg
• 24 mm — 237 / 332 / 332 / 476 / 365 kg
• 26 mm — 278 / 389 / 389 / 556 / 420 kg
• 28 mm — 321 / 449 / 449 / 642 / 490 kg
• 30 mm — 368 / 514 / 514 / 735 / 565 kg
• 32 mm — 417 / 583 / 583 / 833 / 635 kg
• 34 mm — 468 / 655 / 655 / 937 / 720 kg
• 36 mm — 523 / 732 / 732 / 1050 / 800 kg
• 38 mm — 581 / 812 / 812 / 1160 / 879 kg
• 40 mm — 640 / 895 / 895 / 1280 / 980 kg
• 42 mm — 703 / 981 / 981 / 1400 / 1082 kg
• 44 mm — 769 / 1080 / 1080 / 1540 / 1188 kg
• 46 mm — 837 / 1170 / 1170 / 1680 / 1298 kg
• 48 mm — 908 / 1270 / 1270 / 1810 / 1413 kg
• 50 mm — 981 / 1370 / 1370 / 1960 / 1526 kg
• 52 mm — 1060 / 1480 / 1480 / 2110 / 1645 kg
• 54 mm — 1140 / 1590 / 1590 / 2270 / 1774 kg
• 56 mm — 1220 / 1710 / 1710 / 2430 / 1906 kg
• 58 mm — 1290 / 1810 / 1810 / 2600 / 2051 kg
• 60 mm — 1380 / 1940 / 1940 / 2770 / 2194 kg
• 62 mm — 1470 / 2060 / 2060 / 2940 / 2338 kg
• 64 mm — 1560 / 2190 / 2190 / 3130 / 2492 kg
• 66 mm — 1660 / 2310 / 2310 / 3300 / 2650 kg
• 68 mm — 1750 / 2450 / 2450 / 3500 / 2836 kg
• 70 mm — 1840 / 2580 / 2580 / 3690 / 2982 kg
• 73 mm — 1990 / 2790 / 2790 / 3990 / 3274 kg

Dimensioni dei maglia della catena d'ancora (dimensioni tipiche in mm) — misura (d) / l / p / w

• 16 mm — l 96 / p 64 / w 58
• 17.5 mm — l 105 / p 70 / w 63
• 19 mm — l 114 / p 76 / w 68
• 20.5 mm — l 123 / p 82 / w 74
• 22 mm — l 132 / p 88 / w 79
• 24 mm — l 144 / p 96 / w 86
• 26 mm — l 156 / p 104 / w 94
• 28 mm — l 168 / p 112 / w 101
• 30 mm — l 180 / p 120 / w 108
• 32 mm — l 192 / p 128 / w 115
• 34 mm — l 204 / p 136 / w 122
• 36 mm — l 216 / p 144 / w 130
• 38 mm — l 228 / p 152 / w 137
• 40 mm — l 240 / p 160 / w 144
• 42 mm — l 252 / p 168 / w 151
• 44 mm — l 264 / p 176 / w 158
• 46 mm — l 276 / p 184 / w 166
• 48 mm — l 288 / p 192 / w 173
• 50 mm — l 300 / p 200 / w 180
• 52 mm — l 312 / p 208 / w 180
• 54 mm — l 324 / p 208 / w 187
• 56 mm — l 336 / p 224 / w 202
• 58 mm — l 348 / p 232 / w 209
• 60 mm — l 360 / p 240 / w 216
• 62 mm — l 372 / p 248 / w 223
• 64 mm — l 384 / p 256 / w 230
• 66 mm — l 396 / p 264 / w 238
• 68 mm — l 408 / p 272 / w 245
• 70 mm — l 420 / p 280 / w 252
• 73 mm — l 438 / p 292 / w 263

Caratteristiche / specifiche tecniche

• Produttore: Wuhan Jiangnan Anchor Chain Co., LTD (JNAC).
• Gradi d'acciaio riferiti: M2 e M3 (M3 include trattamento termico; grado più elevato = maggiore resistenza alla trazione).
• Unità di misura standard per uno spezzone: 27,5 m (lunghezza di uno spezzone).
• Tipi di maglia: stud link (maglia con perno, maggiore resistenza e resistenza alla torsione) e studless link — lo stud link è comunemente usato per navi moderne di grandi e medie dimensioni.
• Ambito prodotto tipico: catene d'ancora, catene d'ancora per boe e prodotti di accastillage; installazione e servizi correlati.
